理论基础请看国外大神的ppt,DEFCON-20-Lee-NFC-Hacking
我大概说一下可用的方案和实现的功能。
核心原理
借助CM9 rom 2012年2月版本,新增的nfc读写标签功能,实现软件卡模拟。(之前的版本都没有,google官方版本没有开放此功能,目前从android 5.0起google开放了其他nfc api以进行卡模拟操作,近期微信小程序新增了类似的api,但我还没有找到已经实现了的方案,大家找到了麻烦告诉我一下啊)
实现功能
可以截获安卓手机支持的13.56hz nfc无线通讯协议的所有标签数据,nfc非接触黑盒测试一直没有太好的方案,要么太高端(需要专业的设备),要么不好用(proxmark3也不便宜,监听无线的方式导致截获数据不稳定,也没有现成儿的解决方案,操作的便捷性和交互性也好差)
nfcproxy给我们这些偶尔用一用的测试狗提供了一种低成本高效率的解决方案,支持各种nfc标签,iso 14443标准,apdu数据也是完整稳定的,基于安卓app源码的二次开发也非常简单,会java的随便改改基本都不是问题。
基于这个app可以以软件方式衍生出多种测试方式
- 1、卡和终端之间数据的嗅探
- 2、交互过程中的数据修改
- 3、模拟卡
最关键的还是简单,买俩一百来块钱一个的二手手机就可以了。
硬件需求:
两个带nfc功能的android手机(咸鱼最便宜300块钱以内可以搞定)
一个带非接触功能的POS或者读卡器(有个pos最省事,我有一个支持银联闪付的pos)
自己的银行卡,支持非接触支付的,有银联quick pass标志的都可以
1、基于支持CM9 rom的安卓手机一个
我用的是谷歌亲儿子一代 nexus s,ROM是slim 4.3 build 2-OFFICIAL-1332 一个基于cm的定制版本 android版本 4.3.1。我买得早,略贵,现在闲鱼买二手的话没有必要买这个,后面几代也都便宜了,由于从nexus4开始就没有cm9rom了,所以选nexus4之前的就好了。
理论上支持CM9带nfc的都可以,但由于CM官网已经黄了老版本的rom不好找,所以尽量要先找到手机对应的老版本的rom再决定买啥。
可以到在这个种子里找到挂掉之前所有的rom https://itvends.com/android/cyanogenmod-archive.torrent
也提供了一个文件列表可以看那些手机支持cm9 https://itvends.com/android/cyanogenmod-archive.txt
然后到web历史上查具体的牌子型号和配置,还有是否支持nfc https://web.archive.org/web/20161224202220/https://wiki.cyanogenmod.org/w/Devices/zh-cn
2、带nfc功能的安卓手机一个(最好也支持cm9)
我用的是 三星 GALAXY S2的T版SGH-T989大力神,CM版本是11-20160815-NIGHTLY-hercules,android版本4.4.4 ,cm11好像已经去掉软件卡模拟的功能了,我也没有去降rom版本,有一个能用行了。只要不是太奇葩的定制rom,理论上都可以。建议还是选择支持cm的,比较保险。二儿子三儿子四儿子什么的,都可以考虑,一加一也可以考虑,略贵。
软件需求
https://github.com/nfcproxy/NFCProxy
有完整的功能实现,大家可以直接打包使用
我基于自己用着方便,整合了emv-bertlv库,可以直接在app里把交互数据拆包。大家可以用着试试
我的github地址:https://github.com/alcarl/nfcproxy
本地app包下载:nfcproxy-app-debug.apk
使用方法
两个手机都安装nfcproxy
都打开NFC功能
连接到同一个wifi,两个手机之间可以相互访问
1、proxy端设置
在支持cm9卡模拟的手机(我得是nexus s),打开nfcproxy软件,点设置,
取消 relay mode 单选框
IP 地址填另一个手机的wifi ip
端口 填另一个手机的nfcproxy监听端口,默认9999
encrypt communications 不需要选,自己玩不用加密
always keep screen on 随便
debug logging 勾上,可以显示出卡号。
然后退出设置。
2、relay端的设置
在另外一个手机(我得是t989),打开nfcproxy软件,点设置,
勾选 relay mode 单选框
IP 地址 不用填
端口 填刚刚在另一个手机设置的nfcproxy监听端口,默认9999,两边一样就行
encrypt communications 不需要选,自己玩不用加密
always keep screen on 随便
debug logging 勾上,可以显示出卡号。
然后退出设置。
3、测试
1、将用于relay端的手机,nfcproxy软件打开贴到银行卡上,这是status窗口应该提示
TechList:android.nfc.tech.IsoDep
android.nfc.tech.NfcA
如果没反应请检查nfc是否打开,手机NFC功能是否正常
2、将POS机弄到选择消费,输入金额后,提示请刷卡的界面
3、将用于proxy端的手机,nfcproxy软件打开,去贴到POS机上执行非接刷卡动作。
正常情况贴上去后nfcproxy的data窗口会提示:
Reader TAG:Tech[android.nfc.tech.Iso.PcdA]
Connecting to NFCRelay
Connected to NFCRelay
Transaction Complete!
这说明已经已经连上了贴卡那台手机,POS机的请求已经转发到卡上了,并且卡的应答已经转发回来了,交易成了。
这时候POS应该显示请输入密码了,输入密码交易成功。
再看replay端的nfcproxy的data窗口,就可以看到交互的数据了
在数据上长按可以选择最右面的三个竖点,export to file将截取的数据保存到内部存储的/NfcProxy目录中
注1:如果帖POS的手机没反应,需要检查nfc功能是否正常
注2:status 提示 connection to NFCRelay failed 需要检查两台手机wifi是否联通,配置的ip和端口是否正常
祝好运。
btw:这个方案我只是工作是测试pos需要,偶尔用到,很方便,这个软件还有很大潜力可以挖,比如动态修改交互数据什么的。。。。。。你们懂的,不要乱来哦,会查水表的。另外也发现有一些终端读卡会采用一些奇怪的模式,导致软件报错,这时候只能再用proxmark3暴力监听了,但这个mitm的方式比proxmark方便多了,也便宜的多了哈。

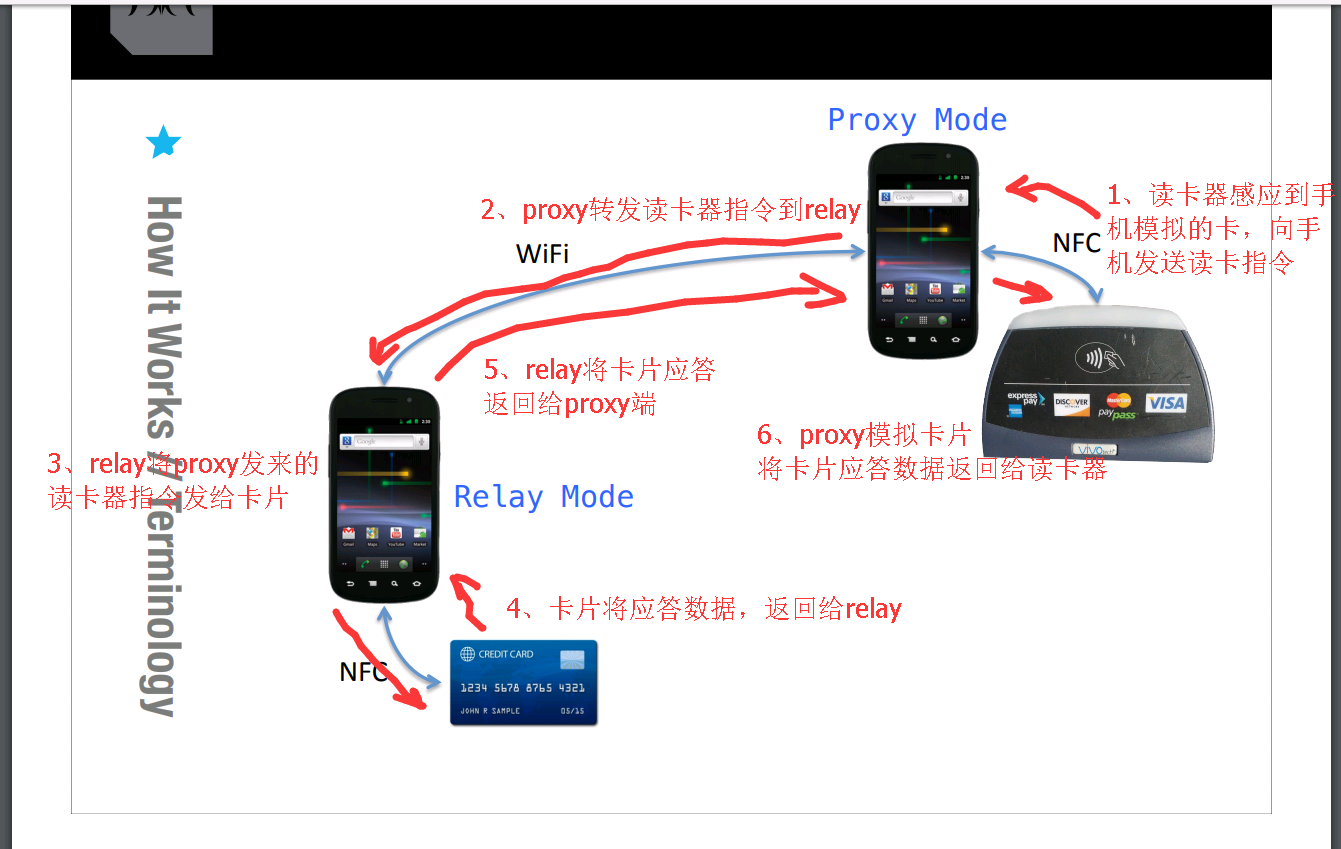

最后附一张ppt里的图,我简单画了一下,方便大家理解
更新
2018年1月7日 修改proxy段硬件需求说明,只有nexus4以下版本(不包含4)才有cm9 rom,添加了rom下载种子和型号查找方法
